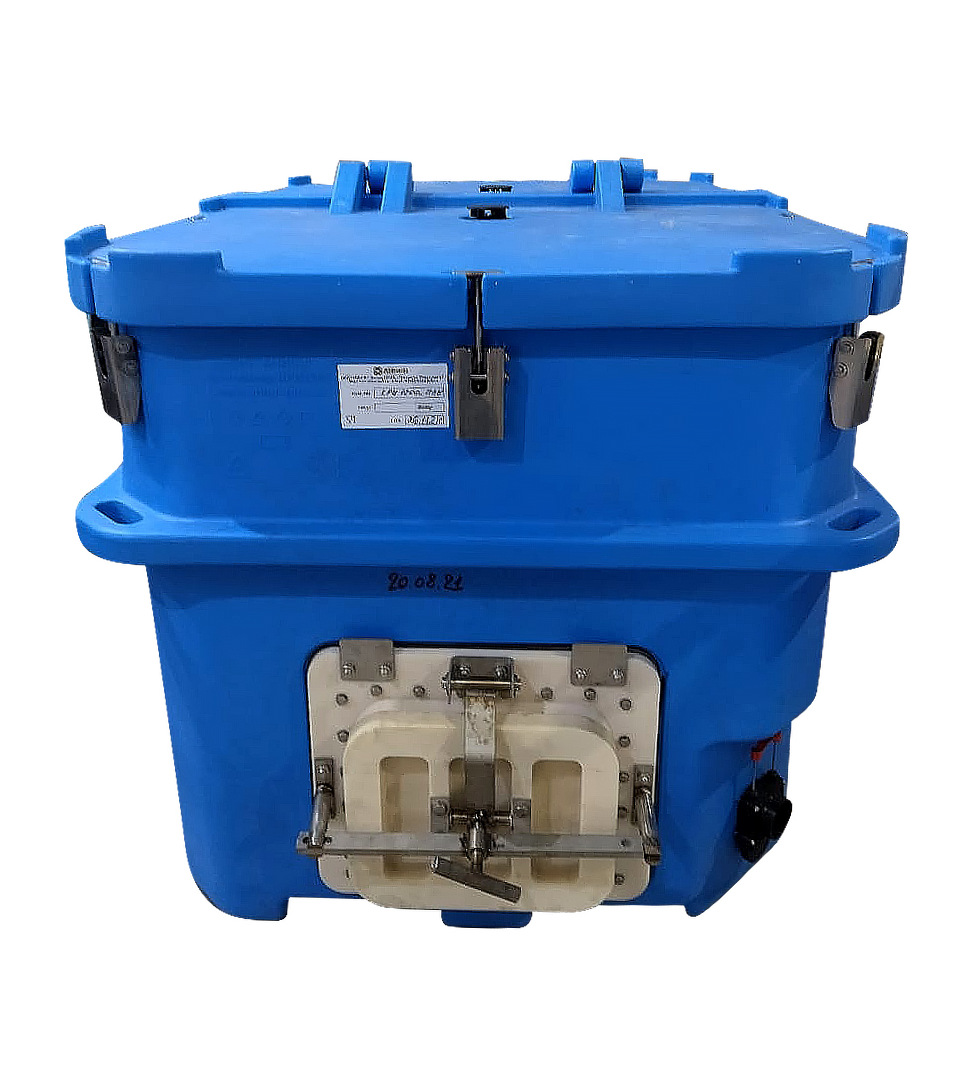

Живорыбные контейнеры объемом 1,2 м куб.

Изотермический контейнер для содержания и перевозки живой рыбы и малька, а также охлажденной рыбы.

Контейнер состоит из следующих основных частей:

• полиэтиленовый цельнолитой резервуар (ванна);
• полиэтиленовая съемная двухсекционная крышка.

Резервуар контейнера (ванна) – двухслойный и цельнолитой из полиэтилена. Ванна оборудуется различным сливным оборудованием.

Крышка контейнера съемная и состоит из двух одинаковых шарнирно соединенных двухслойных и цельнолитых полиэтиленовых частей, что позволяет как открыть всю верхнюю часть ванны, так и половину, открыв (откинув на поворотных петлях) только одну часть крышки. Для обеспечения герметичности в местах прилегания с ванной на частях крышки установлен специальный резиновый уплотняющий жгут.

Зазор (около 40 мм) между наружной и внутренней полиэтиленовыми стенками ванны и каждой из секций крышек заполнен пенополиуретаном (ППУ), что позволяет стабилизировать температуру воды в течение довольно длительного времени вне зависимости от внешних условий. По углам ванны контейнера имеются четыре ручки, которые можно использовать при погрузочно-разгрузочных работах на пустых контейнерах и для фиксации контейнера при перевозке.

Крепление крышки к ванне осуществляется с помощью 10-ти откидных замков-защелок (по 5 шт./часть крышки).

Поверхности оболочки резервуара и частей крышки – гладкие, а поэтому они легко моются как снаружи, так и изнутри.

Вместимость контейнера 1200 л, что обеспечивает возможность перевозить от 300 до 600 кг живой рыбы (75% воды + 25% рыбы / 50% воды + 50% рыбы).

Рис. 1

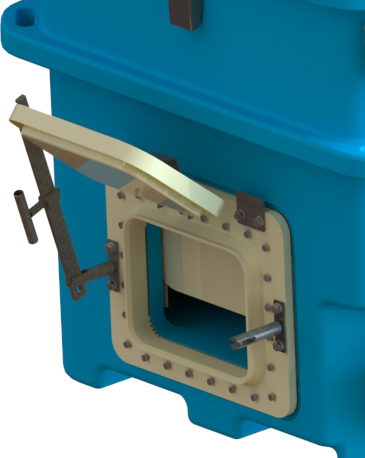

На боковой стенке ванны контейнера установлен пластиковый разгрузочный откидной люк с отверстием 320х250 мм. С противоположной стороны стенки (изнутри) ванны относительно разгрузочного люка установлена подъемная шторка шибера (см. рис. 1), позволяющая регулировать выгрузку рыбы. Рукоятка подъема шторки выведена в верхнюю часть ванны (для доступа к рукоятке необходимо приоткрыть половину крышки со стороны шторки). В нижнем углу ванны расположено отверстие с краном-заслонкой для полного или частичного слива воды.

Рис.2

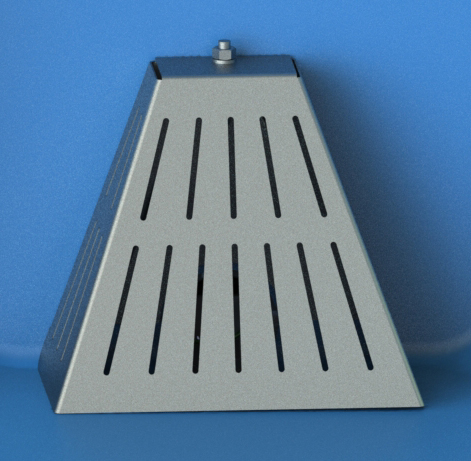

Изнутри сливные отверстия ванн контейнеров «прикрыты» перфорированными кожухами (см. рис. 2) для предотвращения попадания в них рыбы, а на крышках контейнеров установлены вентиляционные клапаны.

Температура окружающей среды и загружаемых продуктов от -40°С до +50°С.

Рис. 3

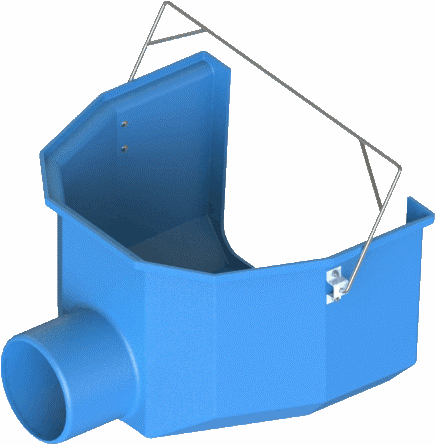

Рекомендуется дооснастить контейнер специальным желобом-лотком, который устанавливается на специальные «зацепы» контейнера (см. рис. 3) и служит для направления потока рыбы к месту выгрузки для облегчения выгрузки рыбы. Желоб имеет выходной патрубок с наружным Ø200 мм.

Желоб-лоток не входит в стоимость и продается отдельно. Цена 19 600 рублей.

Для длительной перевозки живой рыбы/малька контейнеры поставляются в комплекте:

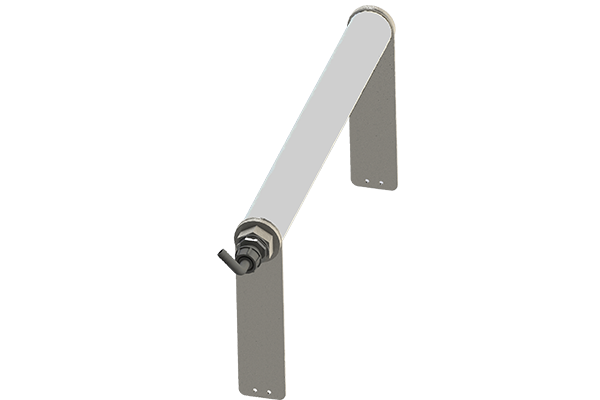

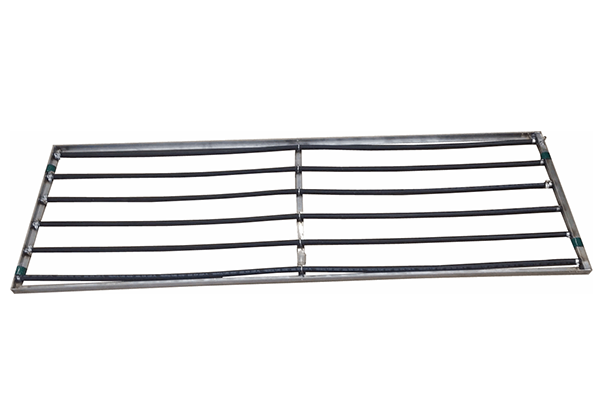

• с аэрационной рамкой и воздушным диффузором (см. рис. 4 и 5).



  Рис. 4





  Рис. 5

• Штуцера для подключения аэрационной рамки Ø6 мм и воздушного диффузора Ø12 мм выведены на верхнюю крышку контейнера.

Рис. 6

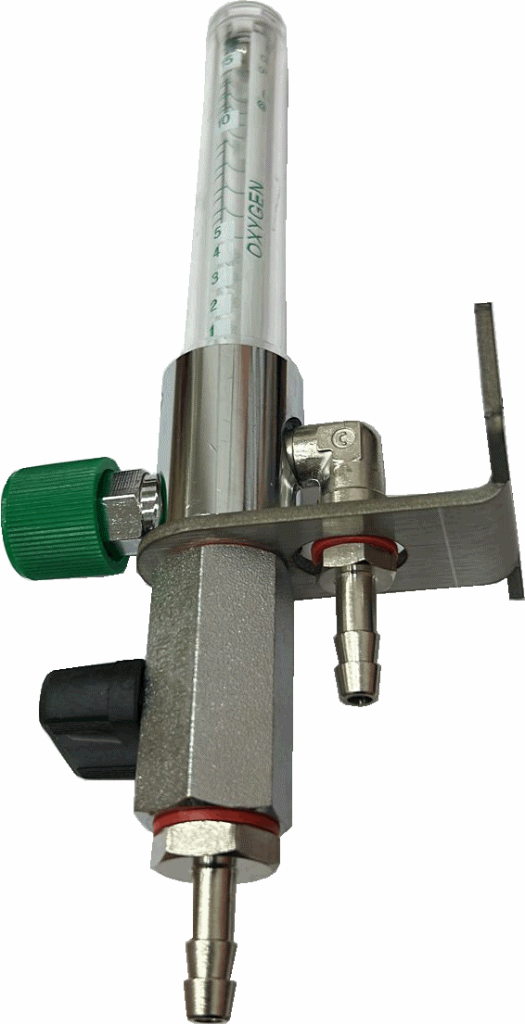

«Расходомер кислородный (ротаметр)» (см. рис. 6) (не входит в состав контейнера) предназначен для точной регулировки подачи кислорода от 0-15 л/мин и контроля расхода. Ротаметр имеет кронштейн и устанавливается на кислородной магистрали между регулятором давления (редуктором) и устройством для насыщения воды чистым кислородом. Штуцера для подключения Ø6 мм. Необходимое рабочее давление для ротаметров — до 3,5 бар.

Для проведения погрузочно-разгрузочных работ с пустым контейнером – по углам снаружи ванны имеются четыре ручки.

Рис. 7

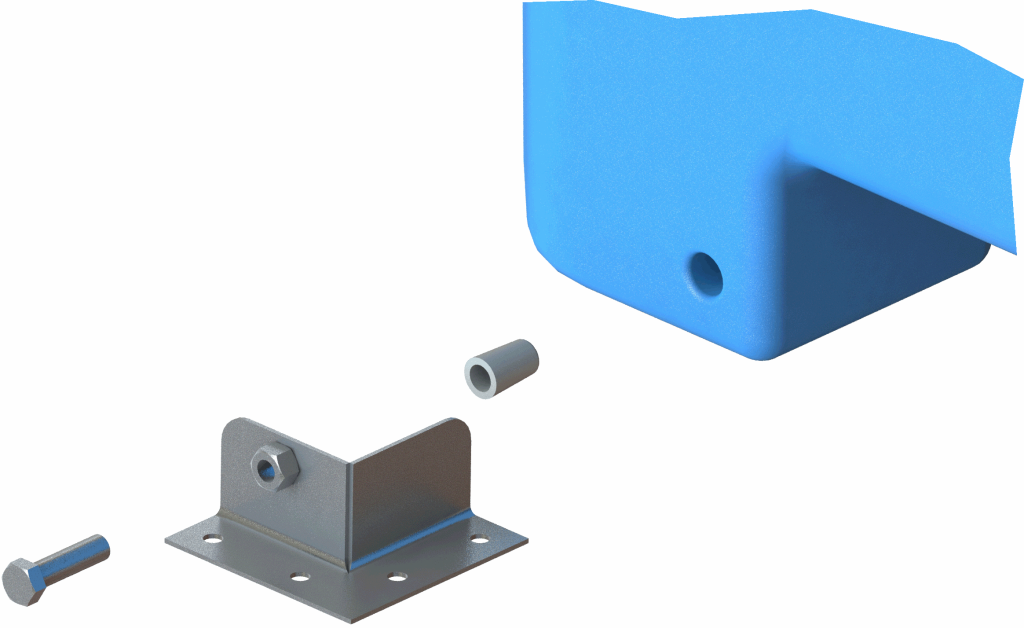

При перевозках контейнер должен быть надежно закреплен в кузове транспортного средства, для этого могут быть использованы ручки, расположенные в углах ванны, или комплект для крепления контейнера (не входит в состав контейнера) (см. рис. 7), который устанавливается в углубления (гнезда) в каждой из 4-х нижних опор.

Каждая часть крышки крепится к ванне контейнера пятью «Т-образными» болтами прижимных замков-защелок
