Плавающий оксигенатор большой мощности Салмо Окси-3
В основе разработки Салмо Окси-3 лежит принципиальная схема оксигенатора Салмо Окси-2, выпущенного ранее.

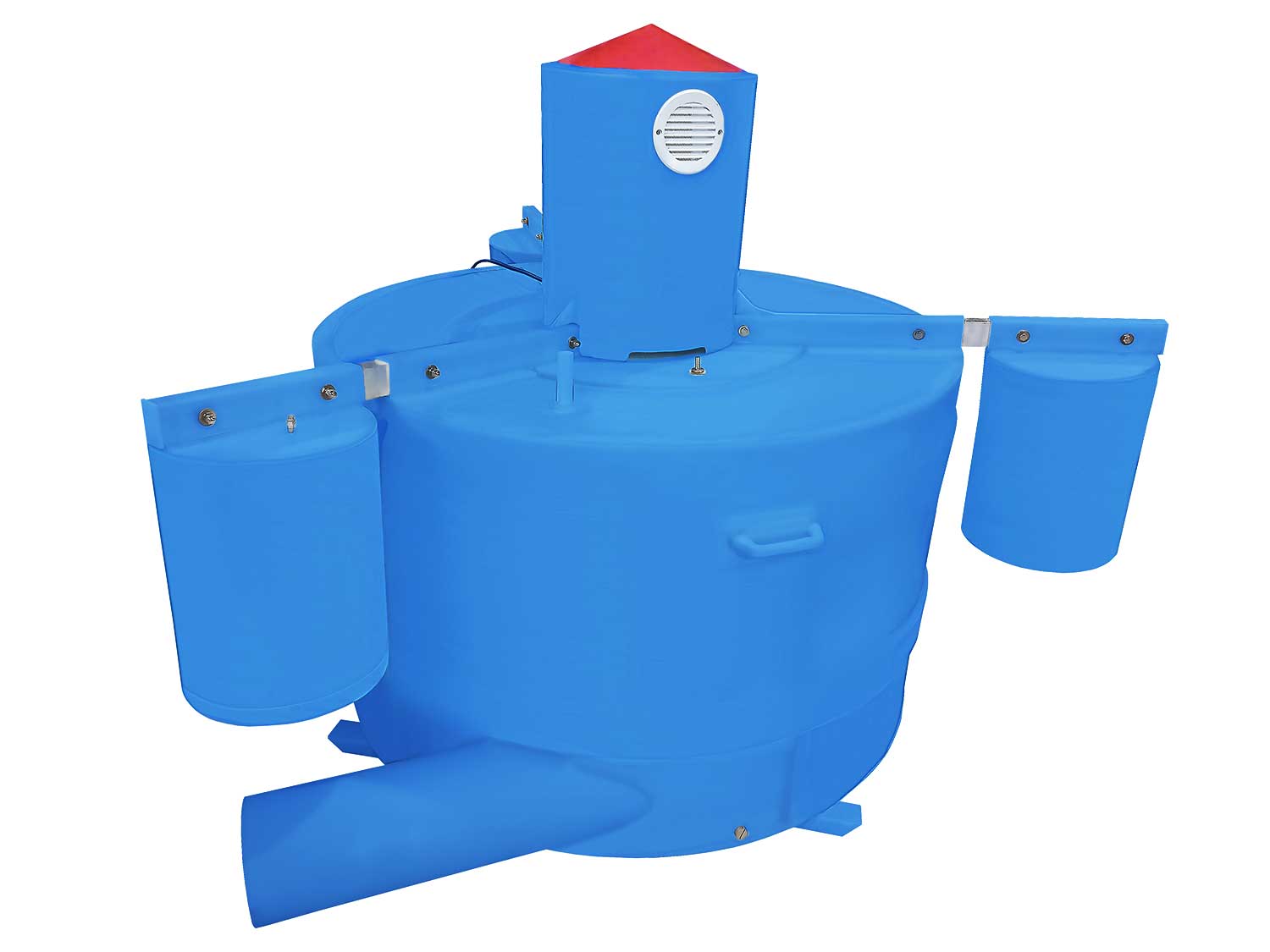

Рис. 1. Рисунок оксигенатора Салмо Окси-3
Оксигенатор большой мощности Салмо Окси-3
Новый оксигенатор большой мощности Салмо Окси-3 успешно прошел испытания в осетровых бассейнах, Адыгея, Краснодарский край.
Видео. Устойство и принцип работы оксигенатора Салмо Окси-3
Многолопастной импеллер большого диаметра (70 см), приводимый в действие трехфазным двигателем через редуктор, находится внутри герметичной пластиковой емкости. Она частично открыта снизу для входа воды, и имеет коаксиально расположенный трубчатый выход в нижней части емкости. Внутрь емкости в ее верхнюю часть подается газообразный чистый кислород из криогенного резервуара с жидким кислородом. При работе двигателя импеллер создает внутри емкости интенсивно перемешиваемую водо-кислородную смесь. Внутри оксигенатора эта смесь движется по кругу, при этом происходит сепарация газа (кислорода) и воды: пузырьки кислорода поднимаются в верхнюю часть оксигенатора, а вода, насыщенная кислородом, опускается вниз и выбрасывается через трубчатый выход в водоем. Параметры устройства подобраны таким образом, что выходящая из оксигенатора вода практически не содержит пузырьков кислорода. Благодаря этому потери газообразного кислорода сводятся к минимуму.
Оксигенатор снабжен устройством, поддерживающим глубину погружения и одновременно являющимся дренажным отверстием для выхода части газовой смеси. Это необходимо для того, чтобы внутри емкости не скапливался азот и не снижалось содержание кислорода. Постоянная продувка кислородом хотя и увеличивает потери кислорода, но при этом обеспечивает высокую концентрацию кислорода в выходящей из устройства воде.
Основные показатели оксигенатора Салмо Окси-3
| Технические характеристики | Значения |
|---|---|
| Объем проходящей через оксигенатор воды, м3 | 300 |

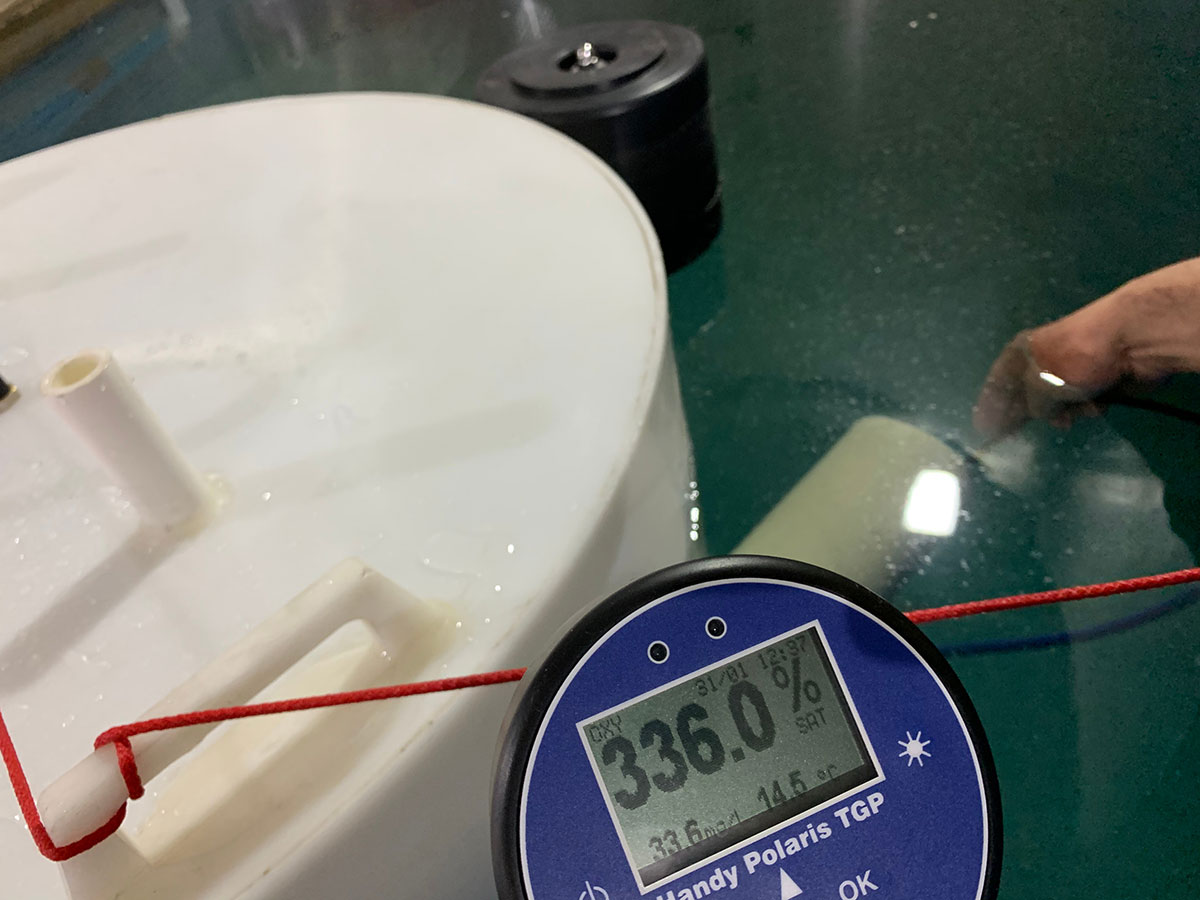

| Содержание кислорода в выходящей воде, % насыщения | 150-250 |
| Объем подаваемого в оксигенатор кислорода, л/мин | 60–65 |
| Эффективность использования кислорода, % | до 70 |
| Вес, кг | 75 |
| Высота, мм | 1200 |
| Давление кислорода на входе в оксигенатор, бар | 1,5 |
| Глубина в месте установки, м | >1,5 |
| Число оборотов ротора, об/мин | 70 |
| Число оборотов двигателя, об/мин | 850 |
| Время непрерывной работы | Не ограничено |
| Источник кислорода | Криоцилиндры, Генераторы кислорода |
| * По заявке покупателя устанавливаются двигатели иной мощности, а также однофазные двигатели. | |
Назначение и варианты использования
Основное назначение устройства — эффективное введение кислорода в воду без потерь кислорода в виде пузырьков. Оксигенатор может устанавливаться в любой водоем: пруд или бассейн, не требует специальной подготовки водоема, при необходимости легко переносится с места на место. Он может применяться как в рыбоводных прудах, так и входить в состав крупных УЗВ. В последнем случае оксигенатор устанавливается в распределительном или накопительном бассейне, откуда вода подается в рыбоводные бассейны или на биофильтры.
Возможна установка оксигенатора без поплавков, что существенно снижает его общие габариты. В этом случае для установки оксигенатора потребуется дополнительное крепление.
В качестве источника кислорода рекомендуется использовать криогенные емкости с жидким кислородом, либо генераторы кислорода мощностью более 60 л в минуту. Один оксигенатор может обеспечить содержание более 10 тонн рыбы ( При интенсивности потребления кислорода 350 мг/кг в час и при условии, что оксигенатор является единственным источником кислорода). В том случае, если оксигенатор лишь возмещает частичный дефицит кислорода, количество выращиваемой рыбы с использованием оксигенатора будет значительно больше.
В зимнее время рекомендуется устанавливать оксигенатор внутри помещения. Его обмерзание, способное нарушить нормальную работу устройства, может происходить при температуре воздуха ниже 10 °С.
В случае установки оксигенатора в пруду общая рыбопродукция может быть увеличена в несколько раз. Реально достижима рыбопродукя 60-80 ц/га и более.
Одной из особенностей оксигенатора Салмо Окси-3 является то, что он создает циркуляцию воды на относительно небольшой акватории, формируя так называемое «кислородное поле» — зону с повышенным содержанием кислорода. Такая зона гарантирует спасение рыбы в случае замора. На представленных в этом разделе фото и видео показано кольцеобразное движение воды в зоне установки оксигенатора.

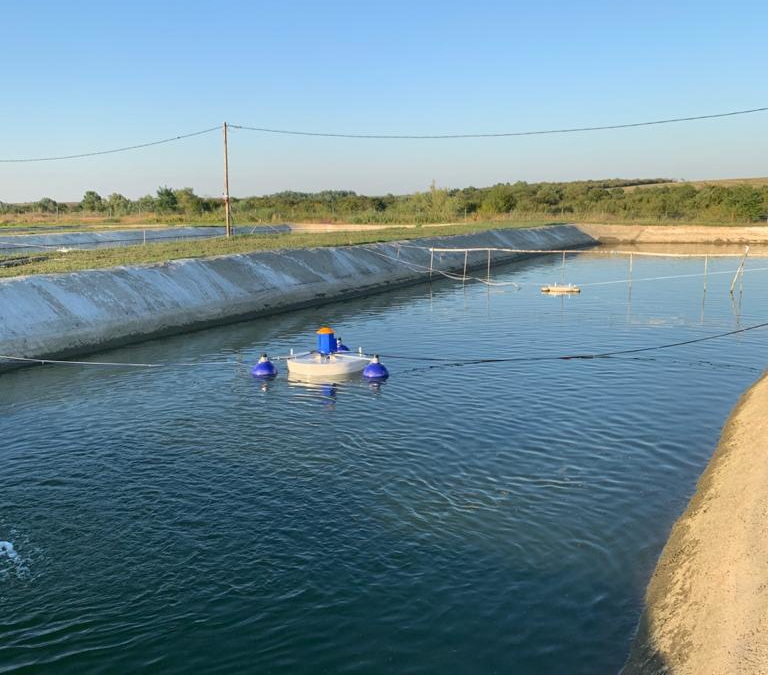

Фото. Осетровые бассейны в Адыгее, Краснодарский край
