Карусельный фильтр для УЗВ
Карусельный фильтр является частью системы водоподготовки в УЗВ. Предполагается, что в УЗВ, в которой он применяется, используются бассейны с коническим дном и периодическим автоматическим сбросом осадка из конусной части. Карусельный фильтр может устанавливаться либо после барабанного фильтра, либо работать самостоятельно в качестве механического и в определенной степени биологического фильтра. Вода, очищенная на карусельном фильтре, затем поступает в биологический фильтр или в рыбоводные бассейны. В принципе карусельная система, состоящая из фильтрующих элементов, может быть смонтирована в любом круглом бассейне. Однако необходимо, чтобы бассейн имел коническое дно и была предусмотрена возможность периодически удалять донные отложения из конической части. В настоящее время испытан карусельный фильтр для УЗВ мощностью до 8 т в год
Рис. 1. Схема карусельного фильтра для УЗВ

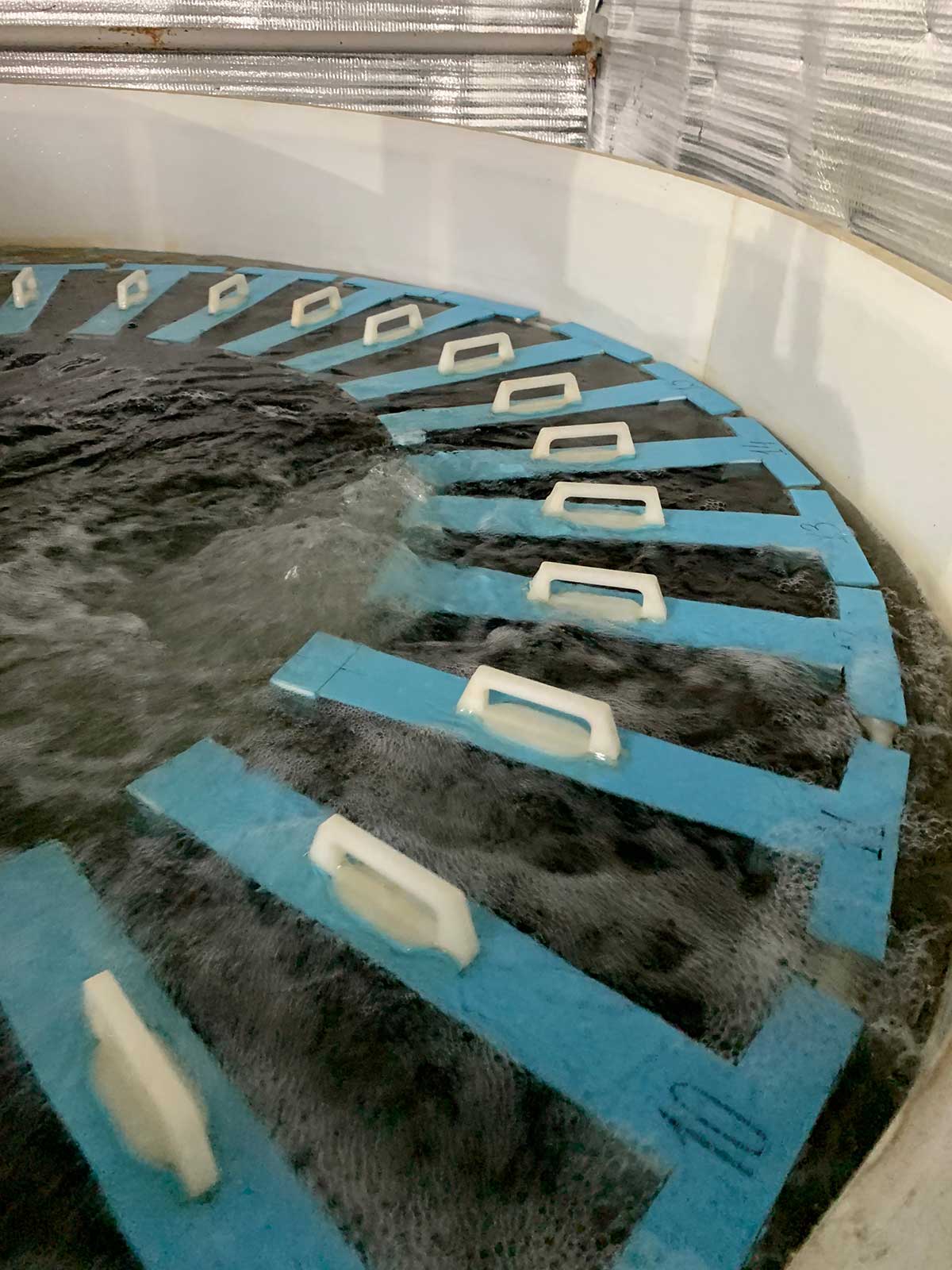

Карусельный фильтр для УЗВ (1)
Очистка воды в рыбоводной установке замкнутого водоснабжения с помощью карусельного фильтра (1)
Принцип работы карусельного фильтра для УЗВ простой (рис. 1). В круглом бассейне с коническим дном вращается конструкция из плавающего кольца-поплавка, к которому прикреплены перпендикулярно плоские многослойные биоблоки. Они состоят из трех пластиковых сеток, между которыми проложены листы волокнистого пористого материала. В движение вся система приводится потоком воды, вливающимся в круглый бассейн. Вращающиеся блоки быстро удаляют из воды взвешенные частицы, и вода становится абсолютно прозрачной. Содержание взвешенных частиц при этом составляет 5–7 мг/л ( по сухому веществу). На карусельном фильтре задерживаются взвеси практически всех размеров, вплоть до 5 мкм *. На нашей установке УЗВ, в которой осуществляется выращивание африканского сома, после подключения карусельного фильтра отпала необходимость очистки с помощью барабанного или плоского фильтра с сеткой 60 мкм.
Одновременно с механической очисткой через определенное время фильтр начинает работать как биофильтр. На пластинах развивается биопленка, осуществляющая процесс нитрификации. Во вращающихся биоблоках УЗВ не образуется анаэробных зон, что позволяет в полной мере осуществляться процессам нитрификации.
В некоторых случаях для периодической очистки биоблоков в бассейне дополнительно может устанавливаться система форсунок, смывающих излишние обрастания с биоблоков. Крупные конгломераты, нарастающие на листах в биоблоке и смытые с помощью форсунок, затем опускаются в нижнюю коническую часть бассейна, откуда затем удаляются через электрические задвижки, управляемые через контроллер.
Однако, как показала практика, вполне достаточно осуществлять ручную очистку биоблоков, которые легко снимаются с кольца-поплавка. Например, в карусельном фильтре с 35-ю биоблоками ежедневно достаточно снимать и чистить 5 биоблоков. На снятие, чистку и установку одного биоблока уходит менее одной минуты.
Бассейн, в котором установлена карусельная система, одновременно выполняет роль отстойника, в котором на дне концентрируются осевшие частицы.
——————* Контроль за содержанием взвешенных частиц осуществлялся на фильтровальной установке, оснащенной бумажными фильтрами «синяя лента» с размерами улавливаемых частиц более 5 мкм.

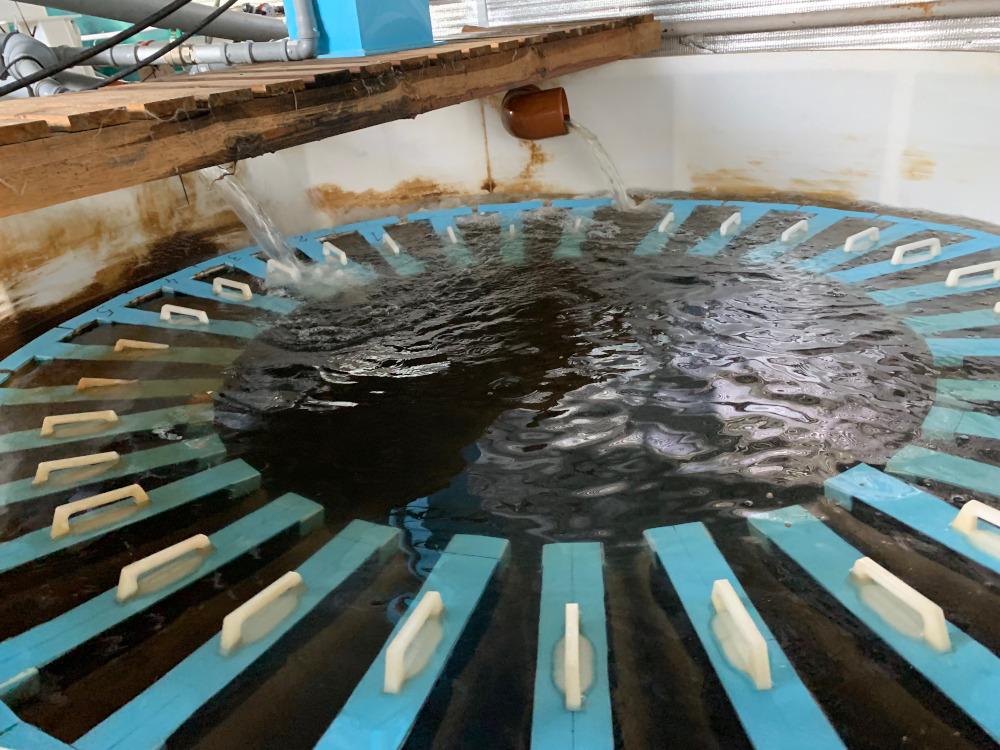

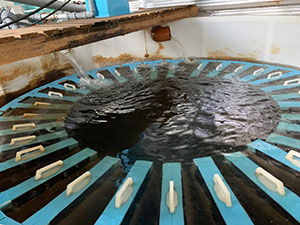

Карусельный фильтр для УЗВ (2)
Очистка воды в рыбоводной установке замкнутого водоснабжения с помощью карусельного фильтра (2)
