Потокообразователь Поток Ермак для размывания льда 1,5 кВт
Назначение изделий
Размывание льда необходимо для предотвращения сдавливания льдом плавучих сооружений, для освобождения акватории от льда при проведении водолазных и иных работ на водоеме в зимнее время, для создания возможности передвижения и перемещения зимой плавсредств и плавучих устройств на ограниченной акватории и в зоне причалов, для установки плавучего оборудования на освобожденной от льда чистой воде. Принцип действия заключается в том, что более теплая вода, находящаяся подо льдом в нижних горизонтах водоема под действием двигателя направляется вверх, за счет чего и размывается лед. Размывание льда происходит в основном благодаря более высокой температуре воды, поступающей снизу ко льду, а не за счет собственно самого потока воды. По этому эффективность размыва и площадь освобождаемой ото льда поверхности зависят прежде всего от наличия температурной стратификации («расслоения» воды по температуре по мере роста глубины). В тех случаях, когда перепад температуры не велик (менее 2 °С), эффективность размывания льда может снижаться.
Изделия выпускаются мощностью 1,5 и 2,2 кВт.
Комплект поставки

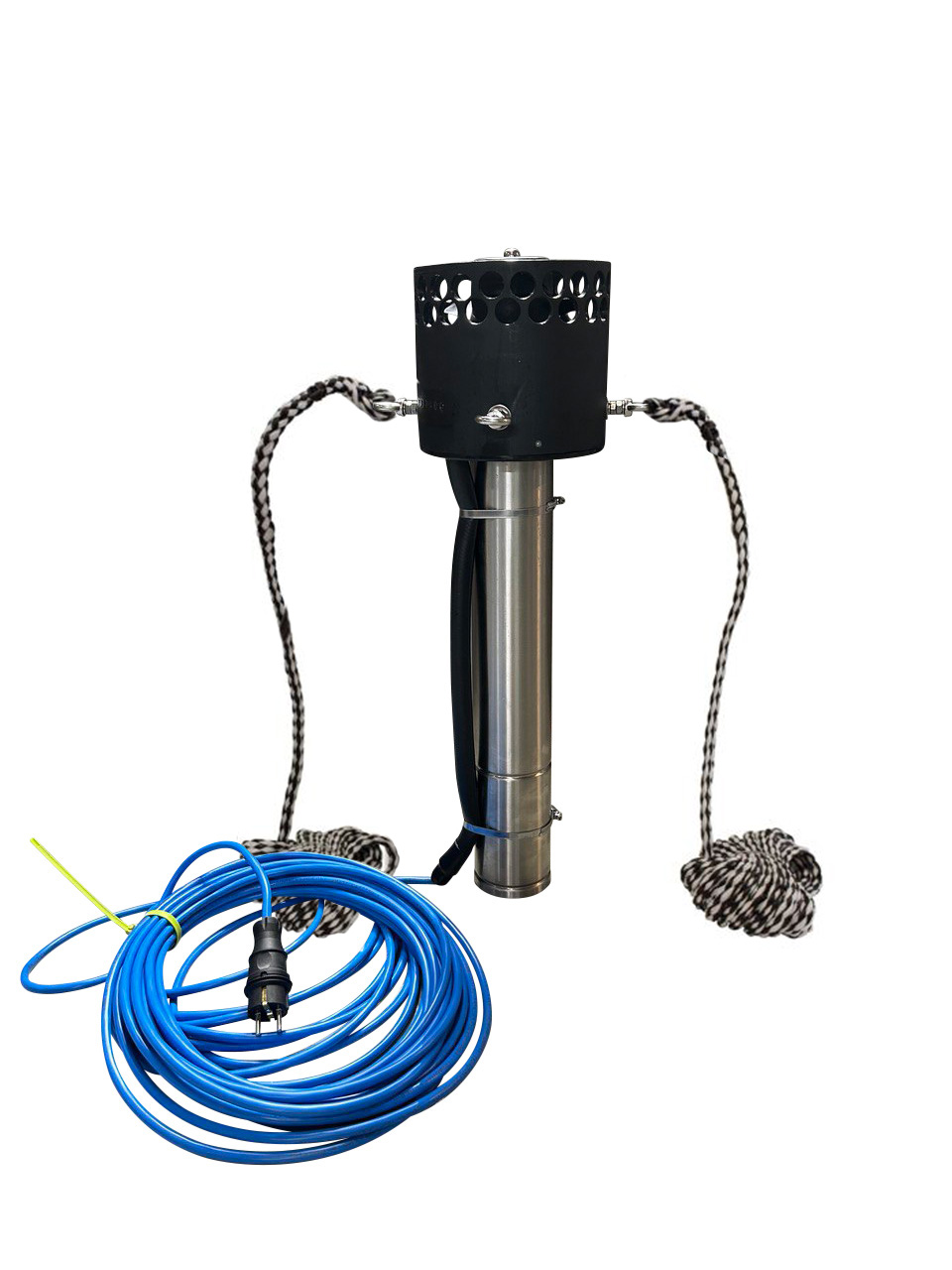

- Потокообразователь Поток Ермак в сборе
- Паспорт Изделия и руководство по монтажу и эксплуатации
Технические характеристики потокообразователей серии Поток Ермак
| Показатели | Поток Ермак 1,5 | Поток Ермак 2,2 |
|---|---|---|
| Мощность, кВт (суммарная) | 1,5 | 2,2 |
| Напряжение, V | 220/380 | 220/380 |
| Скорость вращения, оборотов/мин | 2850 | 2850 |
| Активная зона, м2 | 190 | 210 |
| Глубина опускания (длина штанги), м | 2 | 2 |
| Вес, кг | 50 | 55 |
| Глубинный забор воды | + | + |
| Длина электрокабеля, м * | 20 | 20 |
| Регулировка угла наклона двигателя | + | + |
| Возможность зимней эксплуатации | + | + |
| Цена, руб. | 97 100 | 100 400 |
————————————
* по согласованию с Покупателем длина кабеля и другие параметры Изделий могут быть изменены
Требования к источнику электроснабжения
Конструкция и принцип работы изделия

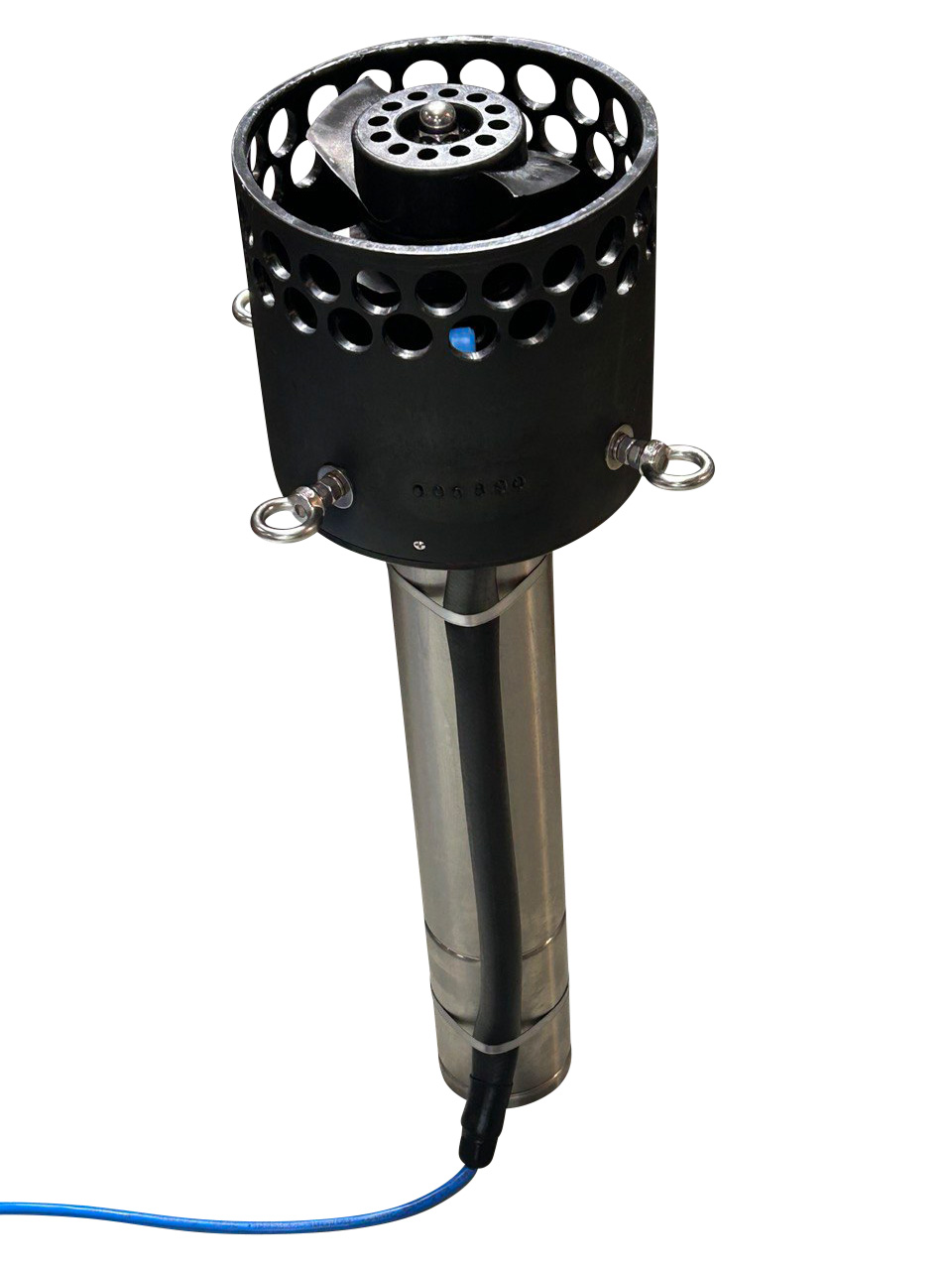

Изделие состоит из трех частей: моторного модуля с системой крепежа и регулировки, вертикальной металлической штанги и верхнего крепежного узла со струбциной и площадкой для фиксации. Верхний крепежный узел устанавливается на прочной конструкции, исключающей деформацию под действием тяги двигателя, приложенной к нижнему концу вертикальной штанги. Вверху вертикальная штанга закрепляется струбциной в крепежном узле. Вода под воздействием винта приобретает скорость и кинетическую энергию, и далее движется вверх в верхние слои водоема, размывая лед. К двигателю подсоединен электрический кабель длиной 20 м (в базовом варианте). По заявке заказчика длина кабеля может быть увеличена.
Сборка изделия и подготовка к эксплуатации
Изделие поставляется полностью в собранном виде и готово к эксплуатации. По согласованию с Покупателем возможна поставка в частично разобранном виде, при этом моторный модуль, крепежный узел и металлическая штанга разъединены. Для сборки перед опусканием Изделия в водоем необходимо вставить верхний конец штанги в струбцину крепежного узла, а нижний соединить с моторным модулем.
Внимание! Электрический кабель ни при каких обстоятельствах не может использоваться для удерживания Изделия, подтягивания его к берегу, удерживания на месте. Для этой цели могут использоваться только капроновые шнуры или стальной трос толщиной не менее 3 мм. Рывки за электрический кабель недопустимы категорически.
Изделие формирует мощный водяной поток, движущийся вверх и вперед на большое расстояние и размывающий лед. Для усиления эффекта предусмотрена возможность установки моторного модуля под разными углами, что дает возможность регулировать площадь размыва. Для локализации на более ограниченной площади идущего вверх потока теплой воды, допустимо подсоединение к моторному модулю гибкого рукава или трубы диаметром 200 мм. Подсоединение производится с помощью стандартных переходников и фиксации рукава или трубы хомутами и саморезами.

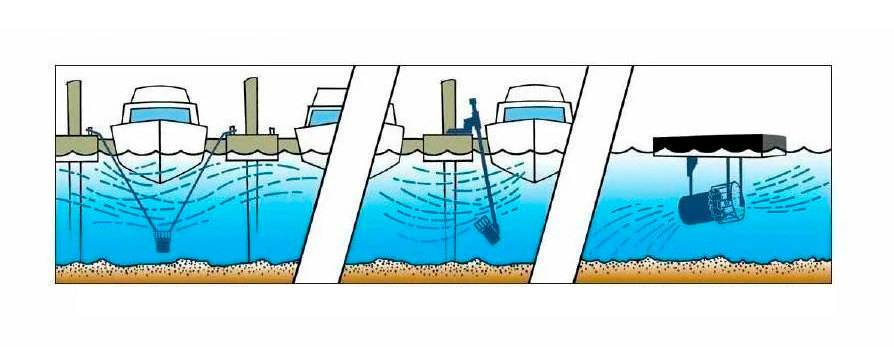

Способы установки изделия на водоеме
Двигатель с винтом, расположенный на нижнем конце вертикальной штанги, развивает сильную тягу, при этом нагрузка передается к ее верхнему концу и крепежному узлу. При монтаже Изделия необходимо обеспечить надежное крепление верхнего крепежного узла к прочному основанию. Люфты и зазоры в данном соединении не допустимы.
При установке рекомендуется закрепить на моторном модуле или крепежном узле страховочный конец, чтобы исключить потерю Изделия при монтаже на глубоких водоемах. В дальнейшем страховочный конец можно оставить, но только в натянутом состоянии, чтобы избежать наматывания его на винт.
Для эффективной работы Изделия для размывания льда глубина погружения должна быть не менее 2,5-3 м, так как на меньших глубинах эффект стратификации выражен гораздо меньше.
Перед установкой Изделия необходимо выпилить лед на площадке размером 150х50 см для свободного опускания его под воду. При размещении Изделия на небольших глубинах необходимо избегать его вмерзания в лед, что может произойти при длительном оставлении в нерабочем состоянии.
Правила безопасной эксплуатации и требования по технике безопасности
Лов рыбы в непосредственной близости от Изделия не допускается! Нарушение этого запрета может привести к зацепу крючков и блесен за электрический кабель и его повреждению, а также к наматыванию лесы на винт.
Повреждения электрического кабеля, находящегося в воде, может вызвать поражение электрическим током человека, а также рыб и других животных, находящихся в воде. Даже незначительное повреждение наружной и, тем более, внутренней оболочки электрокабеля недопустимо. Ремонт кабеля осуществляется в специализированных мастерских, владеющих технологией герметизации электрических соединений. Самостоятельный ремонт кабеля запрещается. При наличии каких-либо повреждений электрического кабеля, целостности корпуса эксплуатация Изделия запрещена. При появлении необычного звука при работе, вибраций, перебоев, эксплуатация Изделия запрещается. Во избежание повреждения кабеля Изделие запрещается перемещать по водоему с помощью кабеля. Рывки за электрический кабель недопустимы!
Запрещаются любые манипуляции с Изделием, если оно включено в сеть.
При зимней эксплуатации не допускайте вмерзания в лед неработающего Изделия!
Внимание! Зимой Изделие интенсивно размывает лед, при этом площадь, где лед истончен, значительно больше площади самой, видимой глазом, полыньи. Чтобы не провалиться под лед, нельзя подходить близко к Изделию, помните, что истончение льда при работе Изделия происходит неравномерно в разных местах водоема. При передвижении по льду контролируйте с помощью бура толщину льда. Обнесите зону работы Изделия, яркой, хорошо заметной лентой, обозначающей опасную зону, вход на которую запрещается, установите объявление «Проход запрещен! Тонкий лед!»
Видео. Работа потокообразователя Поток Ермак для размывания льда в садке
14.12.2022 в 10:28 — начало работы потокообразователя (00:00 — 00:13); в 13:03, через 2 часа 35 минут от начала работы (00:13 — 00:41); в 18:18, через 7 часов 50 минут от начала работы (00:41 — 01:12); 15.12.2022 в 09:05, через 22 часа 37 минут от начала работы (01:12 — 01:39). Температура наружного воздуха -11 °C.
